液压控制，反复推送撕碎的物料
摆臂式单轴撕碎机
应用范围：
整体符合欧盟CE标准
CE认证
不同筛网尺寸符合客户需求
筛网
不同物料选用不同刀滚
刀滚
减缓撕碎过程中产生的震动
减震器
采用硬齿面减速箱，安全平稳
减速箱
轴承外置，有效避免粉尘进入
轴承座
根据不同物料调整调整压力和流量
液压系统
技术特点:
具有高效撕碎能力，提供大剪切力，确保较高破碎产量
高速摆臂推料系统，实现产量最大化
安装减震器，使其平稳撕碎
采用硬齿面减速箱，安全平稳，配置水冷却功能
独立控制电箱，西门子PLC控制
整机系统符合CE安全标准
设备参数
规格表 +
摆臂式单轴撕碎机
项目 型号
WTB48150
WTB48200
WTB48250

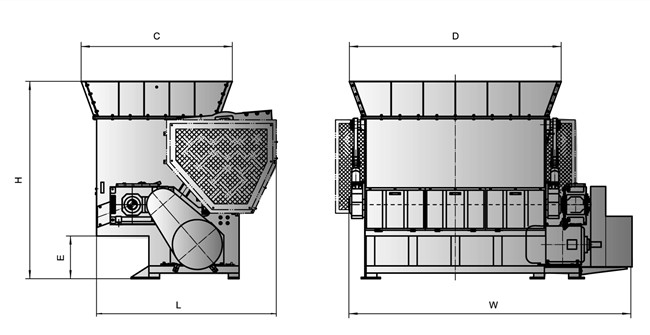

外形尺寸 L/W/H(mm)
2740×3750×2770
2740×4265×2770
2740×4930×2770
粉碎室尺寸 C/D(mm)
2120×1970
2120×2470
2120×2970
出料口高度 H(mm)
600
600
600
油缸行程 (mm)
550
550
550
刀体回转直径 (mm)
φ464.8
φ464.8
φ464.8
主轴转速 (r/min)
83
83
83
筛网孔径 (mm)
φ40
φ40
φ40
动刀数量(pcs)
90+4
144+4
144+4
定刀数量 (pcs)
3
4
5
主机功率 (kw)
90
75+75
90+90
液压电机功率 (kw)
7.5
7.5
7.5
设备重量 (kg)
8500
10500
12790
